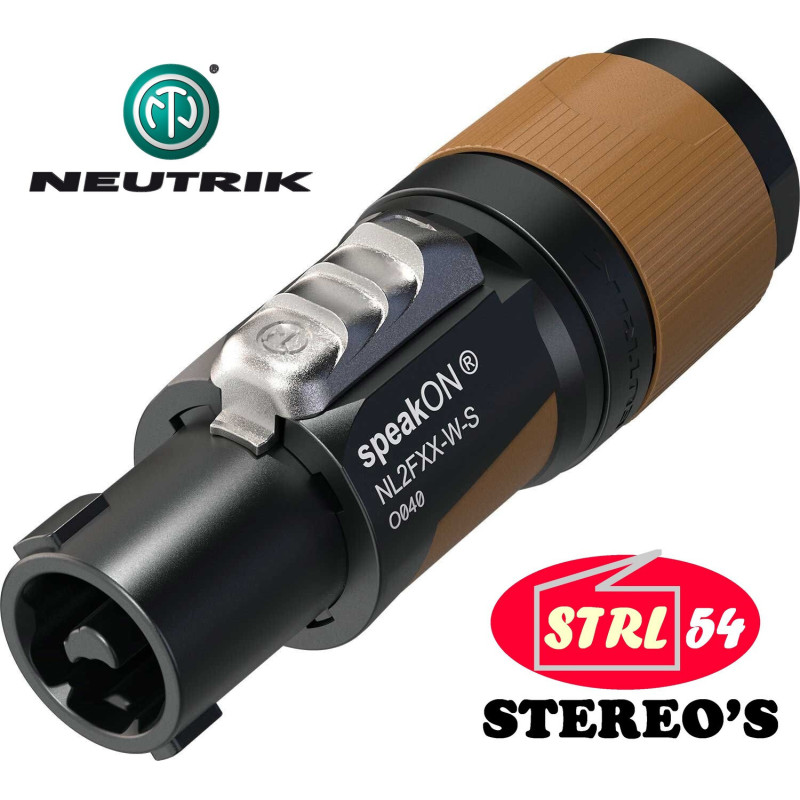

NEUTRIK SPEAKON mâle 2 pôles NL2FXX-W-S fiche connecteur haut-parleur IEC 61984

Le nouveau connecteur de câble Neutrik speakON 2 pôles, borne à vis, serre-câble pour câbles de 6 à 12 mm de diamètre
Les connecteurs speakON sont la norme industrielle pour les connexions de haut-parleurs. Cette série de produits offre des connecteurs de câble extrêmement fiables et robustes avec un système de verrouillage éprouvé.
Les connecteurs speakON sont dotés de contacts solides avec des bornes à vis, y compris une protection pour les fils toronnés

Caractéristiques et avantages

    S'adapte au connecteur de châssis à 2 pôles ainsi qu'au connecteur de châssis à 4 pôles (contacts +1/-1)
    Conception ergonomique avec boîtier moulé à deux composants antidérapant
    Courant nominal jusqu'à 37 A eff.
    Douille de verrouillage Neutrik unique et décharge de traction pour les diamètres de câble de 6 mm à 12 mm
    Certifié IEC 61984, donc accepté comme composant d'équipement selon IEC 62368-1
    Norme de qualité supérieure NEUTRIK, extrêmement robuste et fiable
    Système de verrouillage simple et fiable
    Facile à assembler car la décharge de traction se verrouille mécaniquement avec l'insert et s'aligne avec le boîtier

    Meilleure protection contre les plis grâce à une douille à deux composants
    Poids (incluant sachet d'emballage) : 38 g
    Poids net : 33,8 g

Informations techniques

Produit

Désignation

NL2FXX-W-S

Connecteur de séries

speakON 2-pôles

Électrique

Résistance de contact

≤ 2 mΩ

Rigidité diélectrique

2,8 kV AC

Résistance d'isolement

> 10 GΩ (initiale)

Nombre de contacts électriques

2

Caractéristique nominale Europe

IEC 61984: 37 A 250 V AC

Caractéristique nominale USA

UL1977: 35 A 250 V AC

Caractéristique nominale Canada

CSA C22.2 No.182.3: 24 A 250 V AC

Attention

Ce produit n'est absolument pas destiné à être utilisé comme connecteur secteur ou d'alimentation en courant d'alimentation électrique
ATTENTION : NON CONÇU POUR INTERROMPRE LE COURANT

https://www.youtube.com/watch?v=rLFbL7SahYQ
Please note: this video shows the assembly of a 4-pole NL4FXX connector, but the procedure is the same for the 2-pole NL2FXX connector.

The new Neutrik 2 pole speakON cable connector, screw terminal assembly, chuck type strain relief for cable diameters 6 to 12 mm
speakON connectors are the industry-standard for loudspeaker connections. This product series offers extremely reliable and robust cable connectors with a proven twist lock system. speakON cable connectors feature solid contacts with screw-type terminals including a stranded wire protection

Features & Benefits

    Mates with 2-pole chassis connector as well as 4-pole chassis connector (contacts +1/-1)
    Ergonomic design with slip-proof two-component molded housing
    Up to 37 A rms current rating
    Unique Neutrik locking bushing and strain relief for cable diameters 6 mm to 12 mm
    IEC 61984 certified, thus accepted as a component of equipment acc. to IEC 62368-1
    Superior NEUTRIK quality standard, extremely robust and reliable
    Easy and reliable twist lock system
    Easy to assemble because the strain relief locks with the insert mechanically and aligns with the housing
    Improved kink protection by two-component bushing
    Weight (including packaging bag): 38 g
    Net weight: 33,8 g

Technical Information

Product

Title

NL2FXX-W-S

Connector series

speakON 2-pole

Electrical

Contact resistance

≤ 2 mΩ

Dielectric strength

2.8 kVac

Insulation resistance

> 10 GΩ (initially)

Number of electronical contacts

2

Rating Europe

IEC 61984: 37 A 250 V AC

Rating USA

UL1977: 35 A 250 V AC

Rating Canada

CSA C22.2 No.182.3: 24 A 250 V AC

Attention

This product is strictly not intended for use as an AC mains or power supply connector!
CAUTION: NOT FOR INTERRUPTING CURRENT
